高精度柔性电流探头治具技术方案
在电力电子测试领域，柔性电流探头治具是确保测量精度与重复性的关键设备。针对传统治具存在的定位偏差、温漂干扰等问题，东莞路登科技提出基于多传感器融合与自适应补偿的优化设计，适用于IGBT模块、新能源汽车电控系统等场景的高频大电流检测。

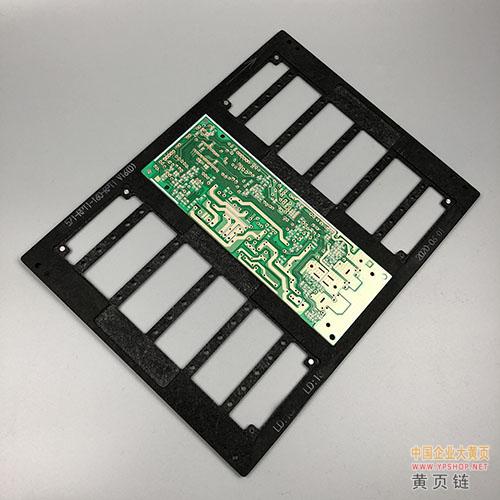

高精度柔性电流探头治具超声波高频焊接线路板治具
高精度柔性电流探头治具技术方案
在电力电子测试领域，柔性电流探头治具是确保测量精度与重复性的关键设备。针对传统治具存在的定位偏差、温漂干扰等问题，东莞路登科技提出基于多传感器融合与自适应补偿的优化设计，适用于IGBT模块、新能源汽车电控系统等场景的高频大电流检测。
一、治具核心设计要点
模块化结构设计
可调式夹具：采用V型块+线性传感器组合（如电容/电涡流传感器），通过弹簧柔性过渡补偿机器人定位误差，适配Φ3.8mm~50mm线圈直径。
快速拆装接口：标准化BNC/TYPE-C接口，兼容知用CP9000S、PEM CWT等主流探头，切换时间≤30秒。
精度提升技术
相对浮点测量法：先以标准件校准，再测量被测件，消除传感器系统误差（精度提升至±0.5%）。
温度补偿电路：集成PT1000传感器，实时修正环境温漂对罗氏线圈的影响（-20℃~85℃全温区稳定）。
安全防护机制
双重绝缘设计：治具主体采用PEEK材料，耐压等级≥2kVpk，过流声光报警阈值可设（如CP9000S系列支持6kA保护）。
二、典型应用场景验证
测试场景 | 治具配置 | 实测数据 |
|---|---|---|
IGBT模块动态测试 | 知用CPH9060探头+定制V型夹具 | 带宽30MHz，上升时间≤11ns |
新能源车母线检测 | PEM CWT600B治具+机器人引导定位 | 12kA交直流测量误差≤1.2% |
PCB板级电流分析 | 麦科信RCP系列+微型弹簧夹具 | 插入损耗≤0.1pF |
三、行业趋势与创新方向
2025年柔性治具技术向智能化发展：
AI标定算法：通过机器学习自动补偿探头非线性误差（如合控智能的TYPE-C接口治具已集成该功能）；
数字孪生集成：治具与虚拟测试平台联动，实时优化测量参数（参考PEM CWTMini系列的数字化方案）。
如需具体治具3D图纸或定制需求，可联系咨询东莞路登科技，获取技术支持。
