产品名称：直流充电桩主控板治具SRU主板芯片安装固定治具
隶属行业：专用设备企业大黄页
隶属地区：广东企业
在新能源汽车充电基础设施建设持续提速的当下，直流充电桩主控板作为调控电力输出、保障充电安全的核心中枢，其制造环节的精度与稳定性直接决定了整桩的长期运行可靠性。东莞路登电子科技深耕新能源电子工装治具领域多年，针对性推出的直流充电桩主控板专用治具，精准破解了这类大尺寸、高重量PCBA在生产制程中的诸多痛点，为充电桩核心部件的量产良率提升提供了扎实的工装支撑。

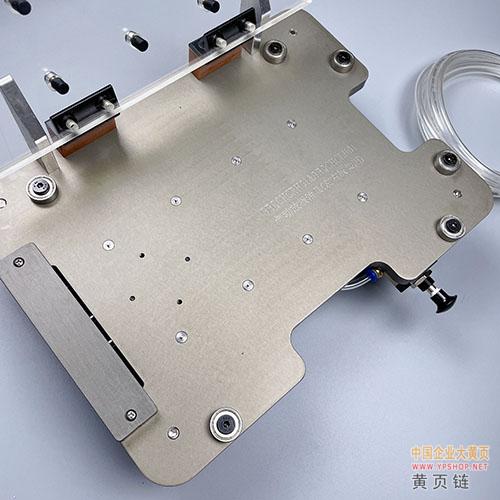

不同于普通消费电子PCBA，直流充电桩主控板集成了大量大功率电容、散热模块与高压铜排，整体重量是常规电路板的1.5倍以上，在波峰焊、功能测试等工序中极易出现偏移、翘曲问题。路登科技这款治具采用“高密度合成石+钛合金镶边”的三元复合基材结构，10mm厚的高密合成石热变形温度超过320℃，搭配热膨胀系数与基材高度匹配的钛合金边框，在300℃的持续高温过炉环境下，整体变形量可控制在0.1mm以内，彻底解决了传统玻纤板治具高温下易形变的行业通病。
针对主控板高承重的特殊需求，治具内部采用“框架+网格”的复合支撑结构，在关键受力点增设3mm厚的加强筋，100×150mm的区域内承重能力可达5kg，相比传统单点支撑治具承重性能提升40%。定位系统采用H7/f6级精密配合公差，搭配SKD11材质的镶套定位销，定位精度稳定控制在0.02mm以内，使用寿命可突破5万次操作循环，远超行业平均3万次的常规水平，让主控板在过炉与测试工序中全程纹丝不动，从根源上避免元件偏移、焊接短路等不良问题。
在量产适配层面，治具搭载路登科技自研的模块化快换设计，直径10mm的可调定位销支持10种不同规格主控板的快速切换，换型时间从传统的2小时大幅压缩至20分钟，轨道边采用快拆结构，单种型号更换耗时不超过5分钟，完美适配充电桩产品快速迭代的生产需求。同时治具内置RFID芯片，可与工厂MES系统无缝对接，毫秒级采集治具使用次数、生产批次等全生命周期数据，帮助企业实现生产过程的全流程可追溯，进一步优化制造流程。
目前这款治具已在多家国内头部充电桩制造企业落地应用，实测数据显示，导入后客户的主控板焊接短路不良率从行业平均的3.5%降至0.8%，治具使用寿命从3个月延长至18个月，单月生产停机维护时间从10小时压缩至3小时，设备利用率提升25%，每年可为企业节省数十万元的返工与治具采购成本。从材料创新到结构优化，再到数字化工艺适配，东莞路登电子科技的这款专用治具，正以全维度的技术创新，为新能源充电产业的制造升级筑牢精密防线。
