东莞路登降压恒流DC芯片铝合金治具:以精密之名,铸就电源芯片良率基石
在新能源汽车充电与通用DC-DC转换应用爆发式增长的当下,降压恒流芯片作为电源系统的核心枢纽,其烧录校准精度直接决定了整机的电流稳定性与长期可靠性。东莞路登科技深耕精密工装领域多年,专为降压恒流DC芯片量身打造的铝合金专用治具,以硬核技术破解高压大电流场景下的测试痛点,为电源芯片量产筑牢精密防线。

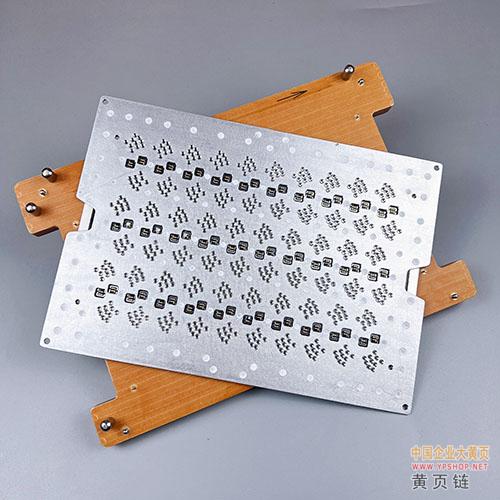

这款治具主体采用航空级铝合金经T6热处理一体CNC加工,热膨胀系数降至普通钢材三分之一,在-40℃至125℃宽温区间内形变量不超过0.01mm,完美适配高耐压36V、2.4A输出芯片的高温测试工况。针对恒流恒压芯片对电流精度的严苛要求,治具搭载铍铜镀金大电流探针阵列,单针可承载3A持续电流,接触电阻控制在20mΩ以内,确保CC/CV控制环参数校准零漂移,从物理层面杜绝因接触不良导致的恒流值误判。
在量产适配上,治具采用模块化快拆设计,磁吸式结构支持3秒换型,可覆盖从SOP-8到QFN-20等多种封装规格,换型效率较传统治具提升60%。内置智能压力反馈系统自动调控探针接触力度,既保障大电流信号传输稳定,又避免压伤芯片引脚,实测测试良率达99.8%。
依托路登科技48台进口CNC加工中心的产能优势,72小时即可完成定制交付。目前该治具已在多家头部电源管理芯片厂商落地,客户实测数据显示芯片校准效率提升300%,单条产线年节省返修成本超40万元,以扎实技术为降压恒流芯片产业的品质升级注入澎湃动力。
