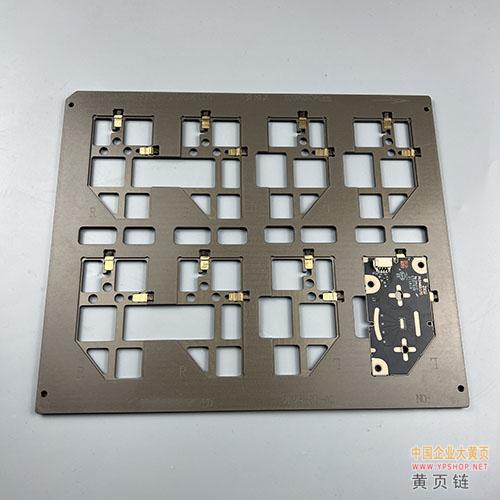

产品名称：IC芯片封装测试治具BGA治具载具电脑主板检测治具
隶属行业：专用设备企业大黄页
隶属地区：广东企业
在半导体产业链的精密分工里，IC芯片封装测试是衔接制造与应用的最后一道品质闸门，而治具作为这道闸门的“核心抓手”，其精度、稳定性直接决定了芯片出厂的良率与可靠性。东莞路登有限公司深耕IC芯片封装测试治具领域多年，以本土化的技术深耕与场景化的定制能力，为国内半导体封装产业筑牢了关键的工艺支撑。
芯片封装测试的场景里，哪怕微米级的对位偏差，都可能导致引脚压接不良、信号测试失真，直接让一枚经过数十道工序打磨的芯片沦为废品。东莞路登的治具产品正是瞄准这一行业痛点，从材料选型阶段就建立了严苛标准：采用高硬度、低形变的特种合金与工程陶瓷基材，在持续24小时的高频测试工况下，依然能将形变量控制在0.002毫米以内，完美适配QFP、BGA、CSP等主流封装形态的高精度对位需求。
不同于通用工业治具，IC芯片封装测试治具往往需要适配不同芯片的引脚布局、测试环境与封装工艺，标准化产品很难覆盖所有细分场景。东莞路登组建了深耕半导体工艺十年以上的技术研发团队，从客户的封装设计阶段就提前介入，根据芯片的引脚间距、测试温区、压接力度等参数定制专属方案，甚至能针对车载芯片、工业级芯片等特殊场景，开发出适配-40℃到125℃宽温域的专用治具，解决了不少高端封装测试场景里的“卡脖子”工装难题。
在国内半导体产业加速自主化的当下，封装测试环节的供应链稳定性至关重要。过去不少高端治具依赖海外进口，不仅交付周期长达数月，后续的维护、调整也难以及时响应产线需求。东莞路登依托东莞完备的高端制造产业集群优势，建立了从设计、精密加工到现场调试的全链条快速响应体系，常规定制治具交付周期压缩至两周以内，还能为客户提供产线驻场调试、定期精度校准的全生命周期服务，帮助华南、华东地区上百家封装企业大幅降低了治具采购与运维成本。
如今，从消费电子芯片到工业控制模块，从新能源汽车的功率器件到5G通信的射频芯片，东莞路登的IC芯片封装测试治具已经广泛嵌入国内多条主流封装测试产线，在千万次的反复压接与信号测试中，持续为芯片品质保驾护航。未来，随着先进封装技术的不断迭代，东莞路登也将继续以精密制造为核心，为国内半导体产业的自主化发展提供更坚实的工装支撑。
