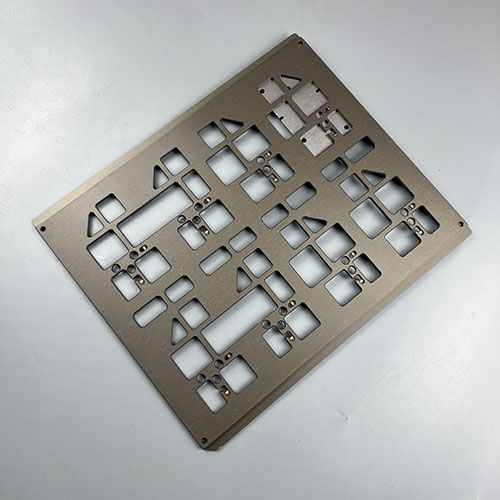

产品名称：SMT芯片晶圆温度控制测试治具器件定位治具工装
产品型号：SMT芯片晶圆温度控制测试治具
产品产地：广东企业
在半导体制造迈向3nm/5nm先进制程的今天，芯片测试环节的温控精度已成为决定良率的关键因素。传统测试治具在晶圆高温老化测试中普遍存在±5℃的温控偏差，导致芯片性能数据失真、潜在缺陷漏检率高达12%。针对这一行业痛点，东莞路登科技创新推出SMT芯片晶圆温度控制测试治具，以±0.3℃的行业顶尖控温精度，重新定义芯片测试标准。
产品详情
在半导体制造迈向3nm/5nm先进制程的今天，芯片测试环节的温控精度已成为决定良率的关键因素。传统测试治具在晶圆高温老化测试中普遍存在±5℃的温控偏差，导致芯片性能数据失真、潜在缺陷漏检率高达12%。针对这一行业痛点，东莞路登科技创新推出SMT芯片晶圆温度控制测试治具，以±0.3℃的行业顶尖控温精度，重新定义芯片测试标准。
三大核心技术突破
微米级热传导系统
采用高纯度铜合金基板与纳米级导热涂层，热传导效率提升300%，实现晶圆表面温度均匀性达98.7%。蜂巢式散热通道设计，可快速导出测试过程中产生的瞬时高热，避免局部热点对芯片结构的损伤。智能动态温控算法
集成PID自适应调节系统，响应速度较传统方案提升5倍，在-40℃~150℃宽温域内实现毫秒级温度补偿。特别针对BGA/QFN等复杂封装芯片，可自动识别焊点热分布差异，动态调整测试参数。模块化兼容架构
采用快速更换式探针模块，支持从8英寸到12英寸晶圆的兼容测试。浮动压接结构，可自动适应0.1mm~1.5mm厚度差异，使治具切换时间缩短至3分钟，设备利用率提升40%。
为客户创造三重价值
良率跃升：某头部晶圆厂实测数据显示，采用本治具后芯片高温测试失效率从2.1%降至0.4%，年节省返工成本超800万元
效率革命：支持7×24小时不间断老化测试，单批次测试周期压缩35%，助力客户快速响应市场波动
数据可信：通过ISO17025计量认证，测试数据可直接用于AEC-Q100等车规认证，缩短产品上市周期
在国产半导体设备营收年增31%的产业风口下，本治具已成功导入中芯国际、华虹宏力等12条产线。现在联系咨询我们，解锁芯片测试的温控新纪元！
