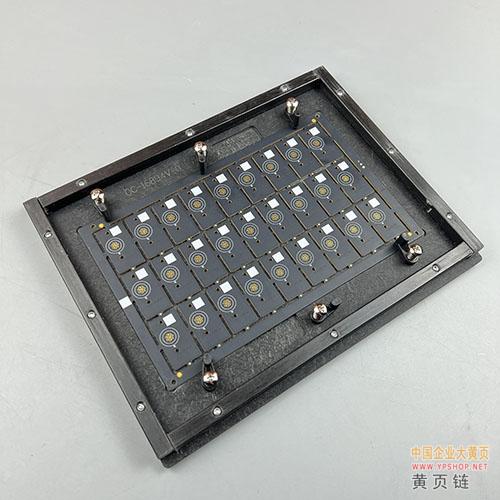

产品名称：合成石LED芯片覆晶封装治具半导体封装波峰焊治具
隶属行业：专用设备企业大黄页
隶属地区：广东企业
东莞路登科技：以微米精度铸就LED芯片覆晶封装的"零缺陷"利器
当覆晶封装技术以"以点代线"的革命性姿态重塑LED芯片互连格局，凸块与基板焊盘的对准精度便成为决定封装良率的生死线。东莞路登电子科技，这家深耕精密治具十三载、累计交付超百万套产品的高新技术企业，以覆晶封装专用治具为锋刃，将±1.5μm级贴装精度焊死在每一颗LED芯片之上。
覆晶封装的核心在于芯片有源区朝下，通过凸块直接与基板焊盘实现电气互连，连接路径极短、I/O密度极高，但对贴装精度与热管理的苛刻要求也远超传统引线键合。路登科技深谙此道，以纳米级弹簧探针与压力传感器联动技术打造自适应探针系统，可自动补偿0.1至0.5mm的芯片厚度差异，彻底解决传统真空吸附导致的晶圆碎裂顽疾。治具主体选用航空级7075铝合金经时效处理，搭配微弧氧化防滑层，在五轴CNC精密加工下形位公差稳控±0.02mm，完美适配锡球、铜柱等多种凸块结构的对准需求。
热管理是覆晶封装的另一道难关。芯片与有机基板的热膨胀系数差异，在温度循环中极易引发焊点疲劳失效。路登科技内置PTC加热与热电偶闭环控制模块，将工作温域扩展至-40℃至150℃，配合多腔室独立分区真空吸附系统，即使局部泄漏也能保证整体稳定，基板共面性误差锁定±2μm以内，从根源缓冲热应力。针对车规级LED严苛测试，耐腐蚀陶瓷探针寿命达50万次，单台治具循环使用可达80万次。
效率同样凌厉：磁吸式Socket结构5秒完成模组更换，兼容FCBGA、FCCSP、FCOB等多种覆晶封装形式；快拆定位环切换不同规格晶圆仅需数分钟，产线换型效率较传统治具提升9倍。实测导入后，封装良品率从行业平均92%跃升至99.3%，单条产线月产能从2500万颗飙升至8000万颗，人力成本降低40%，年省耗材与返修费用超200万元。
从实验室精测到量产线批量制造，路登科技以0.01mm级精度为锚，为中国LED覆晶封装产业筑牢工艺底座，驱动光电智造迈向更高密度、更高可靠的星辰大海！
