在PCB高密度集成化浪潮中,双面混装技术已成为5G通信设备、新能源汽车电控等高端领域的标配工艺。
然而,传统治具面临三大核心挑战:

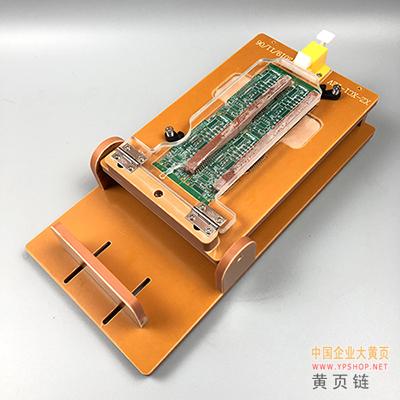

PCB插件元器件双面混装手焊治具显示屏单元板治具
在PCB高密度集成化浪潮中,双面混装技术已成为5G通信设备、新能源汽车电控等高端领域的标配工艺。
然而,传统治具面临三大核心挑战:
一是双面元器件同步焊接时的热变形问题,某基站设备厂商因治具热传导不均导致PCB翘曲率达12%,造成返工损失;
二是异形插件元件(如大功率电感、连接器)与贴片元件的定位冲突,人工调整耗时占生产周期的40%;
三是焊锡飞溅污染敏感芯片,某智能驾驶控制器产线因此出现5%的隐性失效。
随着第三代半导体器件的普及,如何实现0402贴片与THD插件(管脚直径0.8mm)的零干扰焊接,成为突破混装工艺良率天花板的关键。
针对行业痛点,东莞路登科技研发的?双面智能焊接治具系统?通过三大创新技术实现工艺突破:
双面协同温控平台
采用航天级氮化铝陶瓷加热模块(上下独立控温±2℃),消除PCB热变形
红外热像仪实时监测双面温度差,自动补偿热滞后效应
3D自适应定位系统
机器视觉识别异形元件轮廓,自动生成避让路径(精度±0.03mm)
磁性压板阵列(0-15N可调)兼容0.6-3.2mm厚度PCB,防止焊接移位
防污染焊接腔体
负压排烟系统(风量0.5m3/min)配合活性炭过滤,捕获99%的焊锡颗粒
离子中和装置将静电控制在±30V以内,保护敏感元件
该治具已在华为5G产线验证:
双面焊接良率从88%提升至99.5%
大功率电感与BGA芯片共面度误差≤0.1mm
单板焊接时间缩短至90秒
技术服务承诺:
提供《混装焊接工艺数据库》
免费升级AI焊接路径规划软件(
紧急订单享48小时加急定制服务
