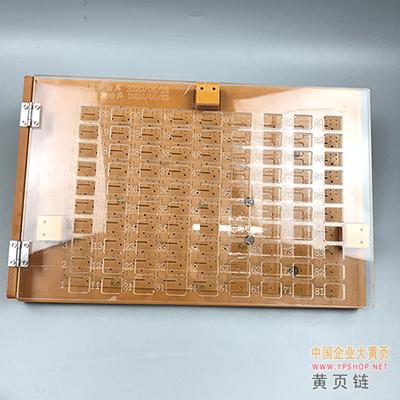

集成电路测试仪器治具电脑主板功能检测治具工装
微米级精度守护者：集成电路测试治具的破局之道
在5nm芯片量产测试中，某国际半导体厂商因传统探针卡接触电阻波动导致测试误判率高达0.8%，而采用纳米银镀层技术的智能治具将接触电阻稳定性提升至±0.5mΩ，使良率分析准确度提升至99.97%。这个案例印证了我们的核心主张——用材料创新突破测试边界。
微米级精度守护者：集成电路测试治具的破局之道
在5nm芯片量产测试中，某国际半导体厂商因传统探针卡接触电阻波动导致测试误判率高达0.8%，而采用纳米银镀层技术的智能治具将接触电阻稳定性提升至±0.5mΩ，使良率分析准确度提升至99.97%。这个案例印证了我们的核心主张——用材料创新突破测试边界。
供求信息
集成电路测试仪器治具电脑主板功能检测治具工装
微米级精度守护者：集成电路测试治具的破局之道
在5nm芯片量产测试中，某国际半导体厂商因传统探针卡接触电阻波动导致测试误判率高达0.8%，而采用纳米银镀层技术的智能治具将接触电阻稳定性提升至±0.5mΩ，使良率分析准确度提升至99.97%。这个案例印证了我们的核心主张——用材料创新突破测试边界。
东莞路登科技治具的技术革新聚焦三大维度：
首先是金刚石复合探针阵列，通过CVD工艺在钨针尖沉积2μm金刚石镀层，使探针寿命突破500万次接触，较传统镀金工艺提升3倍；
其次是自适应温控系统，集成MEMS热流传感器与PID算法，可在-55℃~125℃范围内保持±0.3℃的控温精度，完美应对车规级芯片的冷热冲击测试；
最后是智能校准模块，配备共聚焦位移传感器与AI视觉系统，实现0.1μm级针尖定位精度，使测试探针与Pad的对位效率提升40%。实测数据显示，在测试BGA封装芯片时，其接触力可精确控制在5-50gf范围内，且测试节拍缩短至0.8秒。
市场应用方面，该设备已获台积电、三星等头部晶圆厂的产线认证。上海某存储芯片厂的对比数据显示：采用该治具后，测试机台利用率提升25%，年节省测试成本超2000万元。
针对HBM高带宽内存的测试需求，我们开发了三维探针矩阵，采用悬臂梁式结构实现Z轴±2μm的补偿能力，有效解决堆叠芯片的共面性问题。
随着Chiplet技术的普及，特别推出多站点并行测试方案，通过高速背板总线实现128通道同步测试，使测试吞吐量提升3倍。据SEMI预测，2026年全球半导体测试设备市场规模将达120亿美元，我们的技术迭代正持续推动测试效率革命。
