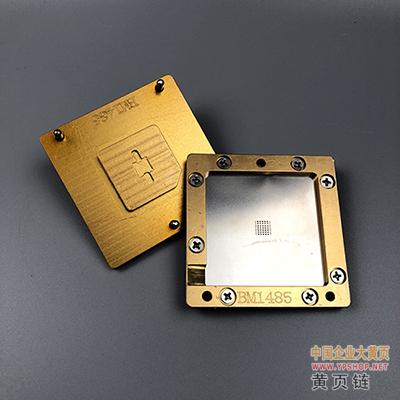

产品名称：BGA芯片植球贴合治具铝合金芯片维修治具
隶属行业：专用设备企业大黄页
隶属地区：广东企业
在半导体封装领域，BGA芯片的植球工艺直接影响着电子产品的性能与可靠性。传统手工植球方式效率低、良率不稳定，已成为制约行业发展的瓶颈。东莞路登电子有限公司凭借多年技术积累，推出新一代BGA植球贴合治具，以颠覆性设计重新定义行业标准，为电子制造企业提供高效、精准的解决方案。
精工治具，重塑芯级品质——东莞路登电子BGA植球贴合治具革新电子制造
在半导体封装领域，BGA芯片的植球工艺直接影响着电子产品的性能与可靠性。传统手工植球方式效率低、良率不稳定，已成为制约行业发展的瓶颈。东莞路登电子有限公司凭借多年技术积累，推出新一代BGA植球贴合治具，以颠覆性设计重新定义行业标准，为电子制造企业提供高效、精准的解决方案。
革新设计，精度与效率的双重突破
路登电子BGA植球治具采用航空级铝合金架构，结合自锁机构与双丝杆同步驱动技术，实现±0.01mm级定位精度，较传统治具效率提升30%以上。其自动定心功能通过四夹块同步锁紧芯片，无需反复调校即可完成多尺寸BGA定位，兼容芯片外径达5050mm，适配手机、服务器等全场景需求。上盖集成锡球储存室与导流槽，多余锡球可快速回收再利用，材料损耗降低40%，有效控制生产成本。
稳定性能，良率突破99%
治具的耐温性能与结构稳定性是保障植球质量的关键。路登电子BGA植球治具采用高强度材料，可承受260℃以上的回流焊温度，确保在高温环境下不变形。其脱模技术通过手柄下压实现钢网与芯片平稳分离，锡球移位率趋近于零，良率突破99%，显著提升产品一致性。全自动治具每小时可处理200-300颗芯片，植球位置偏差小于0.01mm，而手动治具每小时仅处理约50颗，一致性依赖操作者技能。
品质保障
路登电子BGA植球治具持有8项认证，涉及定位结构、存储组件等关键技术。通过创新设计解决芯片植珠工序难题。治具的开口尺寸与布局与芯片焊盘严格匹配，避免植球偏移或桥接，确保电气连接可靠性。
全球服务，值得信赖
作为行业领先的治具解决方案提供商，路登电子组建了24名经验丰富的技术工程师团队，累计生产治具超100万套以上，产品远销全球32个国家和地区。公司提供24小时在线技术咨询、免费打样及方案优化服务，承诺终身免费维修，快速响应客户产线紧急需求。其FPC磁性治具、SMT卡扣治具等特殊工艺解决方案，进一步拓展了应用场景，为汽车电子、医疗设备、航天航空等关键行业提供高精度支持。
结语
东莞路登电子有限公司以技术创新为驱动，以品质管控为核心，为BGA芯片植球工艺提供高效、稳定的治具解决方案。选择路登电子，不仅是选择一款产品，更是选择一份值得信赖的合作伙伴。让我们携手共进，以精工治具重塑芯级品质，共创电子制造新未来！
