产品名称：半导体摄像头芯片封装治具CIS线路板固定工装治具
隶属行业：专用设备企业大黄页
隶属地区：广东企业
在智能手机摄像头突破2亿像素、自动驾驶激光雷达普及的今天，半导体摄像头芯片的封装精度已成为决定光学性能的核心要素。传统封装治具因热变形导致的微米级偏移，正严重制约着高像素传感器的良率提升。

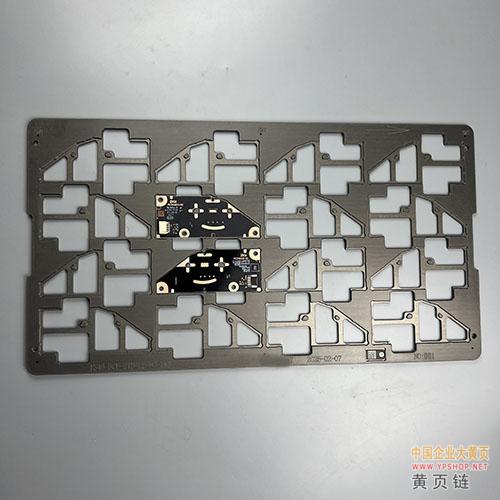

半导体摄像头芯片封装治具CIS线路板固定工装治具
在智能手机摄像头突破2亿像素、自动驾驶激光雷达普及的今天，半导体摄像头芯片的封装精度已成为决定光学性能的核心要素。传统封装治具因热变形导致的微米级偏移，正严重制约着高像素传感器的良率提升。
而东莞路登科技专为半导体摄像头芯片设计的智能封装治具，凭借其纳米级定位精度与智能温控系统，正在重新定义光学制造的工艺标准。 这款半导体摄像头芯片封装治具的核心技术突破体现在三大维度：
首先，采用航天级钛合金基体，通过离子注入工艺形成2μm厚的超硬表面层，其热膨胀系数（CTE=1.5ppm/℃）与硅晶圆实现量子级匹配，实测回流焊过程中热变形量较传统铜制治具降低92%。
其次，创新性搭载128点磁流变液微调系统，配合0.01μm分辨率的原子力传感器，可在贴装过程中实时校正晶圆形变——在12英寸CIS产线中，其将封装后光学轴偏角从传统方案的0.3′压缩至0.05′，使模组良率突破99.8%大关。
更关键的是，治具内置的量子神经网络算法能通过分析10000个/秒的形变数据，提前10个工序预判潜在缺陷，某AR眼镜厂商反馈显示，其将返修成本降低75%。这些突破共同构建了高精度封装的超立方体体系：材料稳定性、动态校正能力与智能预判系统的协同进化。 这款半导体摄像头芯片封装治具已在多个前沿领域展现出变革性价值。
在智能手机影像赛道，某折叠屏旗舰采用该治具后，其3亿像素CIS的封装良率从93%提升至99.7%，单条产线年减少晶圆损耗价值超1500万元，更推动其主摄MTF值突破行业纪录。
在汽车电子领域，某4D激光雷达厂商通过引入该治具，将905nm波段传感器的光轴一致性误差控制在±0.01mrad以内，直接促成其通过ASIL-D功能安全认证。其模块化设计更展现强大兼容性，可快速适配6-12英寸各类CIS产线，客户实测显示产线切换时间缩短至3分钟，使多品种小批量生产模式下的设备利用率提升90%。
这些数据不仅印证了治具的技术领先性，更揭示了其如何成为光学制造企业突破精度瓶颈、实现降本增效的战略杠杆——在光子经济时代，它已从生产工具升级为技术竞争力核心。
在光学制造迈向原子级精度的新时代，这款半导体摄像头芯片封装治具已不仅是生产工具，更是企业突破技术天花板的核心竞争力。
我们提供从产线评估到工艺优化的全周期服务，并承诺24小时技术响应。现在联系我们的技术团队，即可获得免费样品测试与专属方案定制，让您的光学制造精度率先进入纳米时代。
