产品名称:PCB对准卡簧镁合金SMT治具电源板线路板测试工装
隶属行业:专用设备企业大黄页
隶属地区:广东企业
PCB对准卡簧镁合金SMT治具:高精度电子制造的黄金标准
在微电子器件向高密度、微型化发展的今天,PCB装配精度已成为决定产品可靠性的核心因素。传统治具因热变形、定位偏差导致的焊接不良率居高不下,而东莞路登科技镁合金SMT卡簧治具通过材料革新与结构优化,重新定义了精密装配的标杆。

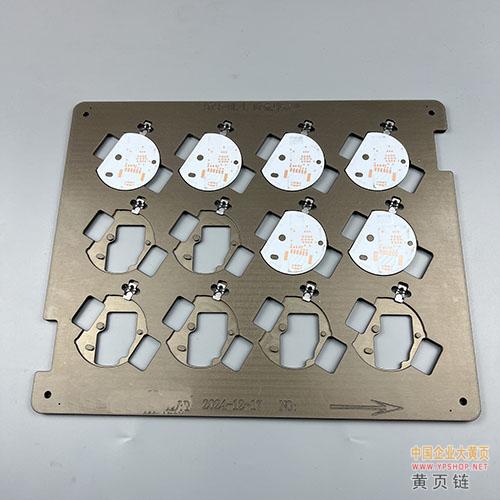

PCB对准卡簧镁合金SMT治具电源板线路板测试工装
PCB对准卡簧镁合金SMT治具:高精度电子制造的黄金标准
在微电子器件向高密度、微型化发展的今天,PCB装配精度已成为决定产品可靠性的核心因素。传统治具因热变形、定位偏差导致的焊接不良率居高不下,而东莞路登科技镁合金SMT卡簧治具通过材料革新与结构优化,重新定义了精密装配的标杆。
一、技术突破:三重精准保障
镁合金轻量化架构
采用航空级AZ91D镁合金框架,重量较铝合金减轻30%,同时保持抗拉强度≥280MPa,在300℃回流焊环境中热变形量<0.02mm,确保超薄PCB的稳定定位。自适应卡簧系统
集成钛合金弹簧探针与压力反馈模块,实现0.1-5N无极压力调节,兼容0.2-6mm厚度PCB,避免脆性基板受压破裂,定位精度达±0.03mm。智能数据追溯
内置RFID芯片与位移传感器,实时记录装配参数,不良品定位精度±0.1mm,数据符合IPC-6012D标准。
二、应用场景全覆盖
5G通信模块:支持0.15mm微间距BGA芯片的精准贴装
汽车电子:通过AEC-Q200振动测试,确保ECU模块在-40℃~125℃环境下的稳定性
医疗设备:无尘室兼容设计,满足ISO 13485医疗级认证要求
三、客户价值实证
某头部EMS厂商实测数据:
贴装良率从93.5%提升至99.2%
换线时间从8分钟缩短至30秒
治具寿命突破100万次循环,TCO降低35%
四、行业趋势适配
针对三大发展方向预研方案:
1、异构集成:开发多板堆叠同步检测模块
2、碳化硅器件:高频阻抗测试模块(频率范围1MHz-3GHz)
3、AI质检:集成机器视觉对位系统
让每一次贴装都精准如初——这是我们对电子制造业的承诺。
