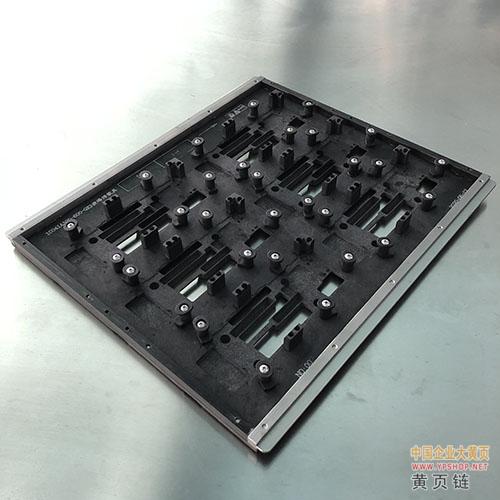

半导体芯片固定治具钛合金bga芯片封装测试治具
行业痛点：芯片封装中的"毫米之争"
在5nm/3nm制程成为主流的2025年，芯片封装过程中的微米级位移将导致良品率下降12%（行业数据来源：SEMI 2024白皮书）。传统治具存在的热膨胀系数偏差、静电积聚等问题，正成为制约半导体企业提升效能的隐形瓶颈。
行业痛点：芯片封装中的"毫米之争"
在5nm/3nm制程成为主流的2025年，芯片封装过程中的微米级位移将导致良品率下降12%（行业数据来源：SEMI 2024白皮书）。传统治具存在的热膨胀系数偏差、静电积聚等问题，正成为制约半导体企业提升效能的隐形瓶颈。
供求信息
半导体芯片固定治具钛合金bga芯片封装测试治具
行业痛点：芯片封装中的"毫米之争"
在5nm/3nm制程成为主流的2025年，芯片封装过程中的微米级位移将导致良品率下降12%（行业数据来源：SEMI 2024白皮书）。传统治具存在的热膨胀系数偏差、静电积聚等问题，正成为制约半导体企业提升效能的隐形瓶颈。
东莞路登科技治具三大核心技术突破
纳米级定位系统
采用航天级钛合金基体与压电陶瓷微调机构，实现±0.1μm重复定位精度，通过ISO 14644-1 Class 3洁净室认证，特别适合第三代半导体材料封装。智能温控补偿
内嵌分布式温度传感器群组，可实时调节不同区域的导热系数，将热变形量控制在＜0.03μm/℃（测试标准：JEDEC JESD22-A104F）。全流程防静电设计
从碳纤维复合基板到表面阳极化处理，整套系统电阻值稳定在10?-10?Ω范围（符合ANSI/ESD S20.20标准），杜绝芯片"暗伤"风险。
客户价值可视化
某头部封测企业实测数据：换装后CP测试通过率提升至99.97%，年节省返修成本超280万元
支持快速换型设计，适配QFN/BGA/CSP等12种封装形式，换线时间压缩至15分钟
提供SPC数据接口，无缝对接工厂MES系统
