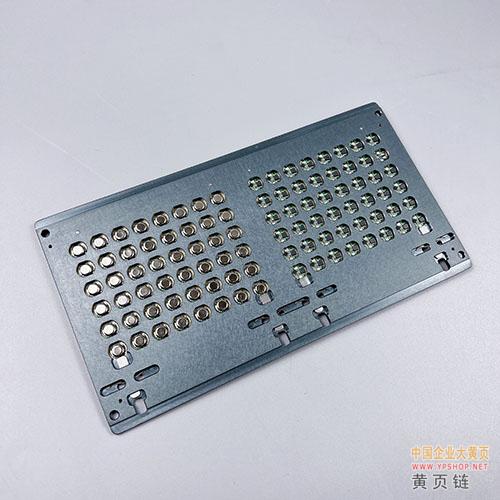

产品名称：铝合金CMOS芯片封装焊后磁性治具SMT印刷过炉治具
产品型号：CMOS芯片治具
产品产地：广东企业
铝合金CMOS芯片封装焊后磁性治具：精密制造的守护者
在高速发展的电子封装领域，CMOS芯片的精密焊接工艺对产品质量与生产效率提出了极高要求。传统治具因易变形、定位偏差等问题，导致焊点虚焊、元器件偏移等缺陷频发，严重影响产品良率。针对这一痛点，?东莞路登科技铝合金CMOS芯片封装焊后磁性治具?以创新设计突破技术瓶颈，成为封装工艺升级的优选方案。
铝合金CMOS芯片封装焊后磁性治具SMT印刷过炉治具
铝合金CMOS芯片封装焊后磁性治具：精密制造的守护者
在高速发展的电子封装领域，CMOS芯片的精密焊接工艺对产品质量与生产效率提出了极高要求。传统治具因易变形、定位偏差等问题，导致焊点虚焊、元器件偏移等缺陷频发，严重影响产品良率。针对这一痛点，东莞路登科技铝合金CMOS芯片封装焊后磁性治具以创新设计突破技术瓶颈，成为封装工艺升级的优选方案。
核心优势：精准、稳定、高效
高精度定位
采用CNC精加工航空铝合金基体，定位公差控制在±0.05mm以内，完美适配CMOS芯片的微型焊盘与高密度布线。通过模块化磁吸结构，治具可快速适配不同芯片尺寸，实现“一具多用”的柔性生产。无痕磁性固定
内置稀土钕铁硼磁铁阵列，吸附力均匀且无机械压痕，避免芯片表面损伤。磁铁外层包覆耐高温硅胶层，可耐受300℃回流焊环境，确保高温下固定稳定性。散热与抗变形优化
铝合金基体通过阳极氧化处理，兼具轻量化与高导热性，有效分散焊接热量，减少BGA芯片因热应力导致的立碑、虚焊缺陷25。相较于传统合成石治具，重量减轻40%，适配高速SMT产线自动化流转。
应用场景：覆盖全封装流程
回流焊后处理：在芯片封装焊后阶段，治具可稳定固定CMOS芯片，防止后续检测或点胶工序中的位移，提升良率。
高密度IC封装：适用于手机摄像头模组、汽车电子传感器等微型化场景，解决柔性电路板（FPC）翘曲难题。
多品种小批量生产：通过磁铁布局定制，可快速切换不同芯片型号，缩短换线时间，提升产线利用率。
客户价值：降本增效的可靠伙伴
良率提升：实测数据显示，使用该治具后，焊点空焊率降低至0.1%以下，显著减少返工成本。
兼容性强：适配DEK、GKG等主流印刷机，支持全自动化产线集成，助力企业向智能制造转型。
绿色可持续：铝合金材质可循环利用，符合电子行业低碳生产趋势。
结语：以创新驱动封装未来
在5G、AIoT技术推动下，CMOS芯片封装工艺正迈向更高精度与可靠性。东莞路登科技铝合金CMOS芯片封装焊后磁性治具以“零缺陷”为目标，为封装企业提供从设计到量产的全程解决方案。选择东莞路登科技治具，不仅是选择一款工具，更是选择与行业前沿技术并肩前行。
