产品名称：LD芯片光电性能检测SMT治具半导体激光芯片治具
产品型号：LD芯片治具
产品产地：广东企业
精准检测，高效生产：LD芯片光电性能检测SMT治具助力智能制造升级
在半导体封装测试领域，LD芯片的光电性能检测一直是决定产品质量的关键环节。随着5G、物联网等新兴技术的快速发展，市场对LD芯片的性能要求日益严苛，传统检测方式已难以满足现代智能制造的需求。为此，东莞路登科技隆重推出新一代LD芯片光电性能检测SMT治具，为行业提供精准、高效、智能的检测解决方案。

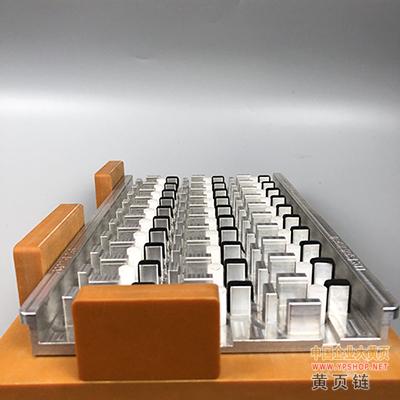

LD芯片光电性能检测SMT治具半导体激光芯片治具
精准检测，高效生产：LD芯片光电性能检测SMT治具助力智能制造升级
在半导体封装测试领域，LD芯片的光电性能检测一直是决定产品质量的关键环节。随着5G、物联网等新兴技术的快速发展，市场对LD芯片的性能要求日益严苛，传统检测方式已难以满足现代智能制造的需求。为此，东莞路登科技隆重推出新一代LD芯片光电性能检测SMT治具，为行业提供精准、高效、智能的检测解决方案。
精准检测，品质保障
LD芯片光电性能检测SMT治具采用高精度定位系统，检测精度可达±0.01mm，确保每个芯片都能被准确检测。其创新的光学检测模块能够精确捕捉芯片的光电参数，包括波长、光功率、阈值电流等关键指标，检测结果重复性误差小于1%，远高于行业平均水平。治具内置的温度补偿系统可在-40℃至85℃范围内保持稳定性能，确保检测数据不受环境温度影响，为产品质量提供可靠保障。
高效生产，降本增效
该治具采用模块化设计，支持快速换型，换型时间缩短至5分钟以内，大幅提升产线灵活性。其自动化检测流程可将检测效率提升300%，单台设备日检测量可达10万颗以上。智能化的数据管理系统能够实时记录检测数据，自动生成SPC分析报告，帮助生产人员快速定位问题。经实际应用验证，使用该治具可减少30%以上的不良品流出，显著降低质量成本。
智能互联，未来已来
LD芯片光电性能检测SMT治具支持工业4.0标准接口，可无缝对接MES系统，实现生产数据全流程追溯。其搭载的AI算法能够自动识别芯片缺陷模式，准确率高达99.5%，大幅减少人工复检工作量。远程监控功能让管理人员可随时随地掌握设备状态，实现预防性维护。此外，治具还支持多语言操作界面，满足全球化生产需求。
行业认可，客户信赖
目前，该治具已在多家行业龙头企业成功应用，累计服务客户超过200家，覆盖通信、消费电子、汽车电子等多个领域。某半导体企业使用后反馈："检测效率提升明显，产品直通率从92%提高到98%，年节省质量成本超500万元。"
在智能制造浪潮下，LD芯片光电性能检测SMT治具以其卓越的性能和可靠的品质，正成为行业升级的标配。东莞路登科技期待与更多合作伙伴携手，共同推动半导体检测技术的进步，为智能时代提供更优质的光电产品。选择我们的治具，就是选择品质与效率的双重保障。
