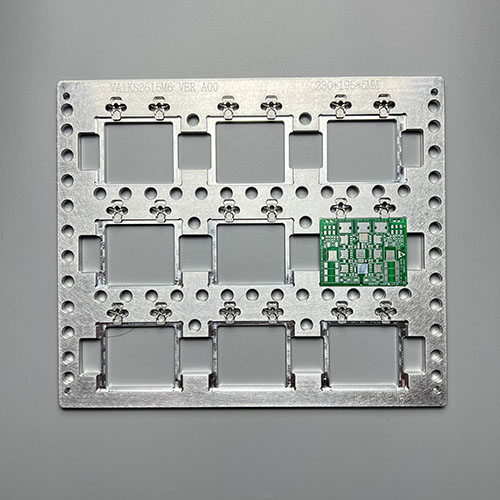

产品名称：MEMS传感器封装基板SMT治具LED显示屏芯片固定工装
产品型号：MEMS传感器封装基板SMT治具
产品产地：广东企业
突破精度极限，赋能智能未来
在物联网与AI技术爆发的时代，MEMS传感器作为感知层的核心元件，其封装工艺的精密性直接决定设备性能。而东莞路登科技创新研发的封装基板治具作为制造过程中的关键载体，正面临高精度、高可靠性的双重挑战。本文将带您了解行业领先的MEMS传感器封装基板治具如何以创新技术重塑产业标准。
在物联网与AI技术爆发的时代，MEMS传感器作为感知层的核心元件，其封装工艺的精密性直接决定设备性能。而东莞路登科技创新研发的封装基板治具作为制造过程中的关键载体，正面临高精度、高可靠性的双重挑战。本文将带您了解行业领先的MEMS传感器封装基板治具如何以创新技术重塑产业标准。
产品详情
突破精度极限，赋能智能未来
在物联网与AI技术爆发的时代，MEMS传感器作为感知层的核心元件，其封装工艺的精密性直接决定设备性能。而东莞路登科技创新研发的封装基板治具作为制造过程中的关键载体，正面临高精度、高可靠性的双重挑战。本文将带您了解行业领先的MEMS传感器封装基板治具如何以创新技术重塑产业标准。
一、技术突破：从微米到纳米的跨越
多层压合结构：采用真空吸附式基板定位系统，实现±5μm的层间对准精度，较传统治具提升3倍良率。
智能温控模块：集成PID算法的加热单元，使基板温度波动控制在±0.5℃内，避免热应力导致的芯片翘曲。
模块化清洁设计：通过可拆卸盖板实现无死角清洁，粉尘残留量小于0.1mg/m3。
二、场景化解决方案
汽车电子：耐高温陶瓷基板治具（工作温度-40℃~300℃）满足车规级MEMS封装需求
医疗植入：惰性气体密封治具使封装氧含量降至10ppm以下
工业传感：无锡芯感智的散热型治具通过微通道设计，使芯片结温降低15℃
三、客户价值实证
某头部MEMS厂商采用新型治具后：
封装效率提升40%
产品失效率从500ppm降至80ppm
年节省维护成本超200万元
四、未来已来 随着3D封装技术普及，我们正研发支持TSV通孔的下一代治具，并计划2026年推出AI驱动的自适应调平系统。 选择东莞路登科技，不仅是选择工具，更是选择与智能时代同频的制造伙伴。
