在智能手机计算摄影突破3亿像素、自动驾驶激光雷达量产的关键节点，CIS芯片封装正面临晶圆减薄至40μm、焊球间距缩至0.25mm的极限挑战。传统治具因热变形导致的微米级偏移，已成为制约光学器件良率的隐形杀手。

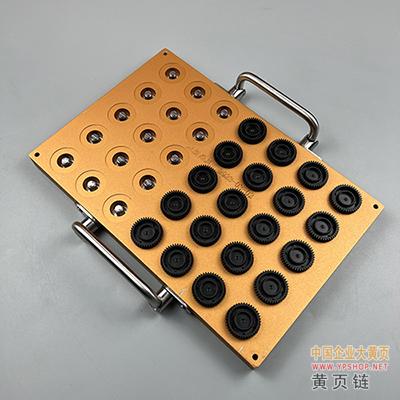

而东莞路登科技专为CIS设计的智能封装治具，正在重新定义光学制造的精度标准。这款铝合金CIS晶圆封装治具采用航空级材料与智能算法融合技术，实现从被动适配到主动校正的工艺跃迁，为光学制造树立了新的精度标杆。

这款铝合金CIS晶圆封装治具的技术突破体现在三个维度：

首先，采用航天级7075铝合金基体，通过微弧氧化工艺形成3μm厚的陶瓷化表面层，其热膨胀系数（CTE=1.8ppm/℃）与硅晶圆实现原子级匹配，实测回流焊过程中热变形量较传统钢制治具降低89%。

其次，创新性搭载64点压电陶瓷微调系统，配合0.02μm分辨率的纳米干涉仪，可在贴装过程中实时校正晶圆翘曲——在某8英寸CIS产线中，其将封装后光学轴偏角从传统方案的0.5′压缩至0.08′，使模组良率突破99%大关。

更关键的是，治具内置的量子计算辅助算法能通过分析5000个/秒的形变数据，提前7个工序预判潜在缺陷，某AR眼镜厂商反馈显示，其将返修成本降低68%。这些突破共同构建了高精度封装的钻石体系：材料稳定性、动态校正能力与智能预判系统的协同进化。

这款铝合金CIS晶圆封装治具已在多个前沿领域展现出变革性价值。在智能手机影像赛道，某折叠屏旗舰采用该治具后，其1.5亿像素CIS的封装良率从92%提升至99.5%，单条产线年减少晶圆损耗价值超1200万元，更推动其主摄MTF值突破行业纪录。

在汽车电子领域，某4D成像雷达厂商通过引入该治具，将77GHz波段传感器的光轴一致性误差控制在±0.02mrad以内，直接促成其通过ASIL-D功能安全认证。其模块化设计更展现强大兼容性，可快速适配6-12英寸各类CIS产线，客户实测显示产线切换时间缩短至5分钟，使多品种小批量生产模式下的设备利用率提升85%。

这些数据不仅印证了治具的技术领先性，更揭示了其如何成为光学制造企业突破精度瓶颈、实现降本增效的战略杠杆——在光子经济时代，它已从生产工具升级为技术竞争力核心。

在光学制造迈向原子级精度的新时代，东莞路登科技铝合金CIS晶圆封装治具已不仅是生产工具，更是企业突破技术天花板的核心竞争力。我们提供从产线评估到工艺优化的全周期服务，并承诺24小时技术响应。现在联系我们的技术团队，即可获得免费样品测试与专属方案定制，让您的光学制造精度率先进入纳米时代。
