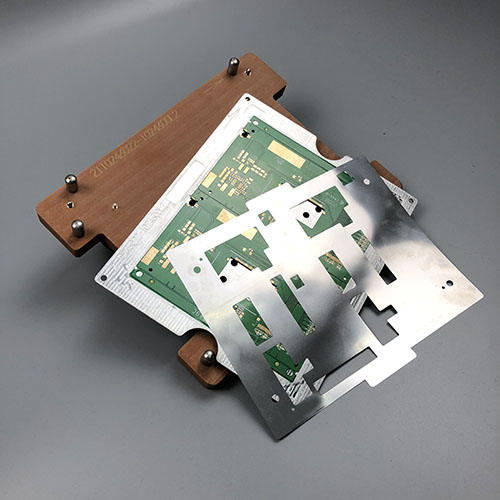

产品名称:SMT装电路板磁性治具PFC软板功能测试治具
产品型号:SMT装电路板磁性治具
产品产地:广东企业
在电子制造领域,SMT(表面贴装技术)的精度与效率直接影响产品质量与成本。传统治具常面临定位偏差、换线耗时、板材损伤等问题,而磁性治具的出现,正以颠覆性技术重塑生产流程。
磁性治具:SMT贴装工艺的革新利器
在电子制造领域,SMT(表面贴装技术)的精度与效率直接影响产品质量与成本。传统治具常面临定位偏差、换线耗时、板材损伤等问题,而磁性治具的出现,正以颠覆性技术重塑生产流程。
精准吸附,效率倍增
采用德国进口稀土永磁材料的磁性治具,可实现0.5-2.5N可调吸附力,配合分区磁控技术,单区域强度独立调节,FPCB定位耗时缩短至10秒内。其磁力均衡技术确保吸附力均匀度达±5%,贴装良率提升15%-25%14。模块化设计支持500×400mm扩展,兼容01005至QFN等微型元件,适应-20℃至150℃严苛环境。
零损伤设计,品质无忧
纳米级防刮涂层(硬度5H)与缓冲硅胶层双重防护,杜绝板材划痕与机械应力损伤。全系防静电处理(电阻10-10Ω)避免元件静电击穿,LED状态指示灯实时监控吸附状态,故障率降低30%。
降本增效,智造未来
快拆结构实现30秒换模,生产线换线效率提升60%,治具寿命延长3倍。配合真空吸附选配方案,综合生产成本降低30%,成为高端SMT产线的标配。
从智能手机到工业设备,磁性治具正以智能、可靠、高效的特性,推动电子制造向更高精度与更优品质迈进。选择它,即是选择技术领先与商业竞争力
