在半导体产业向高密度、微型化、高集成度飞速迈进的当下，先进封装技术成为推动行业发展的核心动力，而封装载板作为芯片与系统间的关键连接桥梁，其性能直接决定着终端产品的可靠性与竞争力。东莞路登科技，凭借深厚的技术积淀与创新实力，以高性能集成电路芯片封装晶圆测试架、第三代自适应封装治具等核心产品，为半导体封装行业提供精准、高效、定制化的解决方案，成为封装载板领域的领军者。

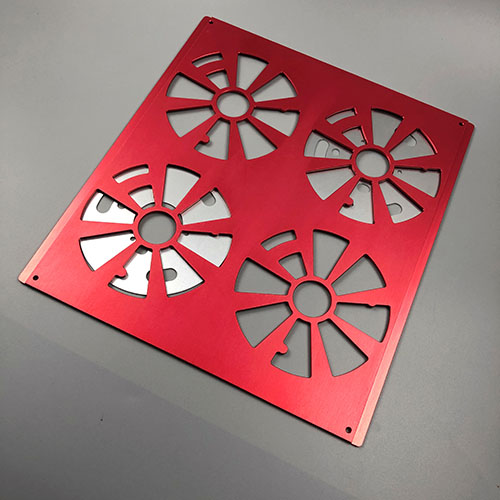

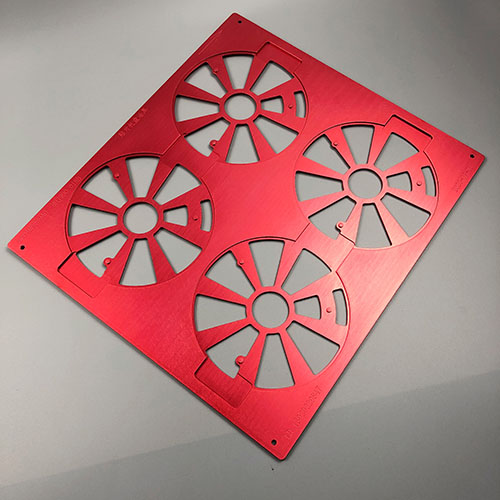

技术革新，破解行业精度难题。传统测试架在高温回流焊中常因热变形系数高、重量大等问题，导致晶圆产生微米级形变，严重影响封装良率。路登科技通过材料科学实现技术突破，采用7075航空铝合金打造测试架，热变形系数显著降低，在260℃高温下仍能保持优异的尺寸稳定性；表面硬质阳极氧化处理进一步提升耐磨性与硬度，确保测试架在严苛环境下长期稳定运行。针对FPC软性线路板的精密加工需求，路登科技研发的第三代自适应封装治具，运用磁-热-力三位协同技术，实现0.05mm超薄FPC的零损伤封装，将晶圆级封装良率提升至99.5%以上，纳米级接触控制技术使芯片定位精度达±1.5μm，较传统方案提升3倍，为行业树立了新的精度标杆。

轻量化与定制化，赋能生产效率提升。路登科技深知效率是企业的核心竞争力，针对传统测试架重量大、操作不便的痛点，采用轻量化设计理念，通过优化结构与材料选择，配合CNC加工的蜂窝减重结构，在保持强度的同时，使测试架重量大幅减轻，显著提升了自动化产线的取放速度，降低了操作人员的劳动强度，提高了生产效率。同时，路登科技提供高度定制化的解决方案，无论是0.1mm间距BGA封装基板的精准定位，还是12英寸至6英寸晶圆的多规格生产，都能根据客户的具体需求进行个性化设计，完美适配各种封装工艺，缩短换型时间，提升生产线的整体效能。

紧跟市场趋势，把握产业发展机遇。当前，AI、高性能计算、汽车电子等下游需求的持续增长，以及先进封装技术对载板层数和精度的升级需求，驱动着IC封装载板市场规模稳定增长。路登科技紧跟市场趋势，积极布局高端封装载板领域，其产品可广泛应用于FC-BGA等高端封装形式，满足高性能计算、服务器、通信领域的CPU、GPU等高端数字芯片的需求。随着国产替代趋势的明显加速，路登科技凭借核心技术的突破与中高端封装载板的量产，市场份额逐步攀升，为国内半导体产业的供应链安全提供了有力保障。

未来，路登科技将继续秉持创新驱动的发展理念，不断加大研发投入，推动封装载板技术的持续升级，为半导体产业的发展注入源源不断的动力，与全球合作伙伴携手共进，共创半导体产业的美好未来。
