在半导体产业高速迭代的浪潮中，芯片品质是企业抢占市场的核心底气，而导通性检测作为芯片质量把控的第一道关卡，其精度与效率直接决定了后续生产链路的顺畅与否。东莞市路登电子科技有限公司凭借十余年精密治具研发制造经验，重磅推出半导体芯片导通性检测架，为芯片企业打造兼具高精度、高可靠性与高适配性的检测解决方案。

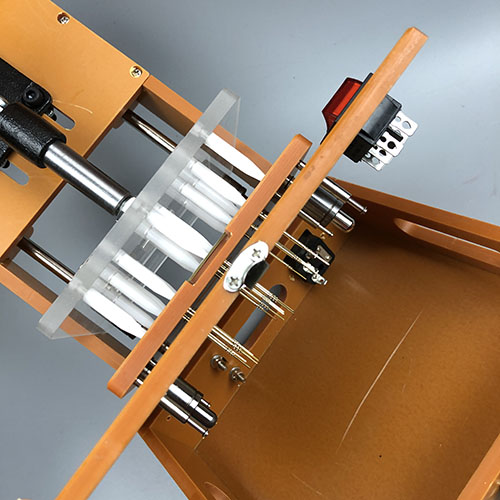

作为国家高新技术企业，路登科技深耕精密治具领域，拥有1800多平方米标准化厂房与48台先进CNC数控设备，依托24名资深技术工程师的研发实力，将治具精度控制在±0.02mm以内，BGA治具测试间距可精准至0.5mm，这一技术水准为导通性检测架的精准性能筑牢了根基^。针对芯片导通测试对接触精度、耐磨性与低阻抗的严苛要求，路登检测架采用进口耐磨材质打造接触探针，确保每一次检测都能实现引脚与测试设备的精准贴合，反复测试仍能保持稳定性能；同时优化探针结构设计，将接触阻抗降至行业低位，最大程度减少信号干扰，保障检测数据的准确性。
在适配性上，路登半导体芯片导通性检测架可覆盖BGA200等多种主流封装形式，无论是服务器SSD、数据中心存储阵列所用的大容量Nand Flash芯片，还是5G通讯、汽车电子领域的精密芯片，都能提供定制化检测方案^。针对不同行业的特殊需求，路登还可根据客户提供的芯片图纸、测试场景进行专属设计，比如为医疗设备芯片检测打造无菌级防护结构，为新能源芯片检测优化耐高温性能，真正实现“一芯一方案”的精准服务。
从芯片设计验证到量产抽检，路登半导体芯片导通性检测架以“零缺陷”为目标，凭借98%的准时交货率与完善的售后跟踪服务，已成为全球32个国家和地区客户的信赖之选。某新能源企业生产总监曾评价：“路登的治具帮我们解决了芯片焊接不良的核心痛点，年节省返修成本超80万元。”未来，路登科技将继续以“精密制造赋能电子智造”为使命，为全球芯片企业提供更高效、更精准的检测解决方案，护航中国芯走向世界舞台。
