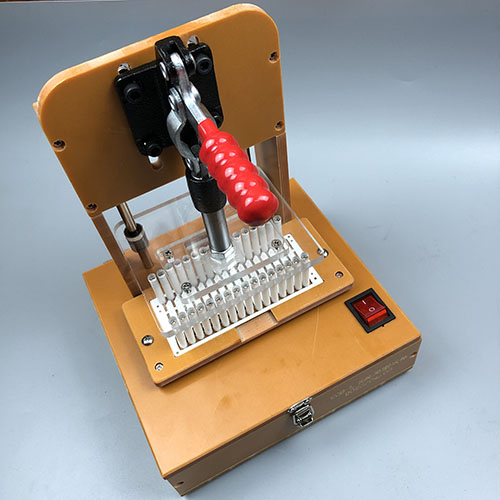

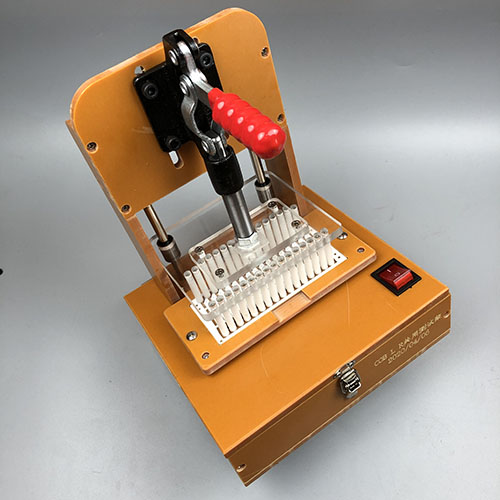

在半导体产业飞速发展的今天，芯片封装测试的精度与效率，直接决定着企业的核心竞争力。传统测试架热变形大、操作笨重、适配性差等痛点，成为制约行业升级的瓶颈。东莞路登电子科技有限公司，凭借十余年技术沉淀与创新实力，推出高性能半导体IC芯片测试架，以材料革新、轻量化设计与定制化服务，为半导体封装行业注入全新动能。
材料科技突破，筑牢精度防线。路登科技摒弃传统测试架常用的不锈钢材质，采用7075航空铝合金打造核心架构，将热变形系数降至11.2×10⁻⁶/℃，在260℃高温回流焊环境下，仍能保持0.003mm/m的尺寸稳定性，彻底解决晶圆微米级形变难题。表面硬质阳极氧化处理使硬度达HV≥500，耐磨性能大幅提升，确保测试架在严苛生产环境中长期稳定运行。某头部封装厂实测数据显示，使用路登测试架后，晶圆焊接良率从87.2%跃升至99.5%，每百万颗芯片封装成本降低近12万元。
轻量化设计，赋能高效生产。针对传统测试架重量大、操作不便的痛点，路登科技通过CNC加工打造蜂窝减重结构，在保障强度的前提下，将测试架重量较钢材减轻64%。轻量化设计不仅降低了操作人员的劳动强度，更使自动化产线取放速度提升30%，某半导体设备商实测单日产能突破4500片晶圆。配合模块化快换系统，5分钟即可完成产品切换，大幅缩短换型时间，提升生产线整体效能。
定制化服务，适配多元需求。路登科技深知半导体封装工艺的多样性，提供从设计到生产的全流程定制化服务。无论是0.1mm间距BGA封装基板的精准定位，还是12英寸至6英寸晶圆的多规格生产，都能根据客户需求进行个性化设计。其拓扑优化的阶梯式定位系统，支持细间距芯片的精准测试，兼容多种封装工艺。同时，依托东莞2小时供应链圈优势，整合76台CNC加工与激光打标设备，98%订单实现72小时速交付，为客户提供高效、灵活的解决方案。
从航空级材料应用到智能化生产适配，路登科技以技术创新为笔，以品质服务为墨，书写半导体测试设备的新篇章。在5G射频模组、高端消费电子等领域，路登测试架已助力众多客户通过华为、苹果等企业的严苛认证，成为半导体封装行业信赖的合作伙伴。选择路登科技，就是选择精度、效率与未来。
