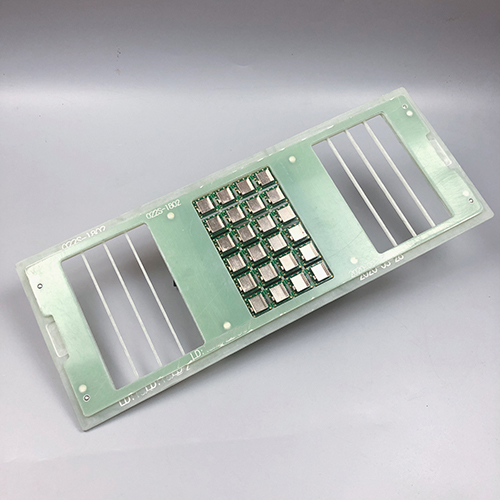

在半导体制造的精密赛道上，每一颗芯片的洁净度，都是决定产品良率与性能的关键命脉。传统芯片清洗方式，要么效率低下、良率堪忧，要么能耗过高、适配性差，成为制约产能升级的隐形瓶颈。东莞路登电子科技深耕半导体治具领域，凭借技术沉淀与创新实力，推出芯片单面刷洗治具，为行业带来一场清洗效能的革新风暴。
这款治具以重构清洗标准为核心目标，彻底颠覆传统清洗模式。其搭载的双滑块导轨结构与可调节螺纹杆设计，实现了治具与设备的无缝对接，无需拆解机台即可完成深度清洗，大幅压缩停机时间，让产线运转更流畅。倾斜挡墙设计引导高压流体精准冲刷芯片底部缝隙，再结合兆声波空化效应，微米级助焊剂残留无所遁形，清洗效率直接提升40%以上。与此同时，封闭式循环系统搭配智能过滤技术，将耗水量降低60%，不仅符合欧盟RoHS环保认证标准，更为企业节省可观的运营成本。
从12英寸晶圆制造到倒装芯片封装，东莞路登芯片单面刷洗治具展现出强大的多场景适配能力。在某存储芯片工厂的实测中，单台设备日处理量突破5000片，良率飙升至99.8%，产能潜力得到充分释放。自动化控制系统支持多程序预设，一键即可切换清洗参数，最大程度减少人为干预导致的品质波动，为产品质量稳定筑牢防线。
为契合行业智能升级趋势，治具内置AI算法，可实时监测清洗效果，通过压力传感器反馈动态调整喷射参数，确保每一颗芯片都能获得定制化的清洗服务。模块化设计则支持与现有产线快速集成，最短48小时即可完成部署，让企业无需漫长等待，就能快速享受技术升级带来的红利。

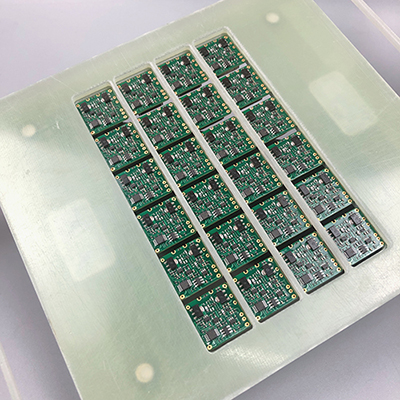

针对波峰焊后清洗环节的痛点，这款治具更是精准发力。融合“可调”与“多板同洗”设计，一款治具即可灵活适配多种板型，支持多块PCBA同时进行彻底清洗，大幅提升设备利用率与整体产出效率。其精准的结构设计，确保清洗流体无死角覆盖每一个引脚和缝隙，彻底清除残留，为后续工艺和产品长期可靠性扫清障碍。面对清洗机内高温、高压及化学腐蚀的严苛环境，治具选用优质耐材，长期使用仍能保持尺寸稳定性与耐久性，同时为敏感元件提供周全防护，杜绝清洗过程中的二次损伤。
在半导体产业高质量发展的浪潮中，东莞路登电子科技芯片单面刷洗治具以技术创新为笔，以高效环保为墨，书写着芯片清洗领域的全新篇章，成为企业提升产能、保障品质、践行环保的得力伙伴。
