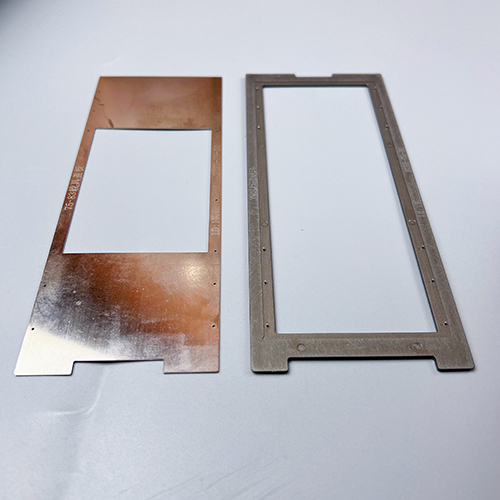

在半导体封装的精密赛道上，每一颗芯片的稳定“安家”，都离不开治具的隐形守护。东莞路登电子有限公司深耕SMT治具领域十余年，凭借对精度的极致追求，推出芯片固晶绑定治具，以三大核心突破，为高端芯片封装注入强劲动力。
精度，是芯片封装的生命线。路登这款治具搭载自适应探针系统，纳米级弹簧探针与压力传感器联动，自动补偿芯片厚度差异，彻底解决传统真空吸附导致的晶圆碎裂难题，贴装精度跃升至行业领先水平，为8K显示器、车载背光等高端应用筑牢品质根基。配合±0.01mm精密加工工艺，确保芯片与基板焊盘毫厘对位，将固晶良率提升至新高度，让每一次绑定都精准无误。
效率，是企业降本增效的核心密码。治具采用磁吸式Socket结构，支持秒级模组更换，兼容COB/COG/CSP等多种封装工艺，某头部企业导入后，产线切换时间大幅缩短，产能提升至原3倍以上，人力成本降低超40%，年节省耗材费用超200万元。同时，多腔连片设计一次可加工数十个产品单元，设备利用率最大化，助力企业轻松应对小批量多品种柔性生产需求。
稳定，是严苛环境下的可靠保障。内置PTC加热与热电偶闭环控制，工作温度范围扩展至-40℃~150℃，完美适配车规级LED高温测试要求；耐腐蚀陶瓷探针在UV LED封装场景中寿命达50万次，无惧复杂工况考验。表面纳米涂层技术有效抵抗助焊剂腐蚀，经10万次高温循环测试，治具变形量<0.03mm，使用寿命较传统治具延长3倍，为企业长期稳定生产保驾护航。
从消费电子到汽车电子，从5G基站到工业照明，路登芯片固晶绑定治具已成为华为、比亚迪等头部企业的战略选择。凭借免费打样、72小时定制方案、MES系统全生命周期管理等一站式服务，路登正以微米级匠心，引领半导体封装治具的革新方向，为全球电子制造企业打造高精度、高效率、高可靠的核心竞争力。
