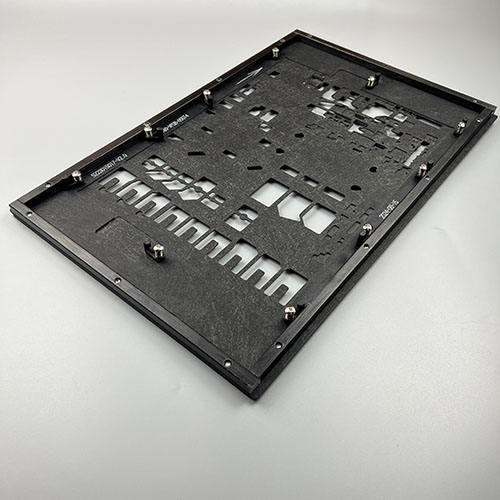

在电子制造领域，触摸芯片作为人机交互的核心元件，其测试精度直接影响终端产品的用户体验。东莞路登电子科技凭借多年SMT治具研发经验，推出创新性触摸芯片测试合成石治具，为行业带来精度与效率的双重突破。
一、合成石材质：测试稳定性的基石
传统测试治具在高温环境下易发生形变，导致测试数据失真。路登科技采用航空级合成石材料，其热膨胀系数仅为0.5ppm/℃，在-40℃至150℃极端温度下仍保持尺寸稳定性。这种特性使治具在连续测试中不会因温度波动产生微米级形变，确保测试数据可靠性。
合成石的低介电常数（2.5-3.5）有效降低信号传输损耗，特别适合高频触摸芯片测试。其表面经过纳米级抛光处理，粗糙度Ra≤0.1μm，避免测试过程中对芯片表面造成划伤。
二、创新结构设计：精度与效率的平衡
治具采用模块化设计理念，测试模块可快速更换，换型时间缩短至3分钟。独创的"浮动压接"机构通过弹簧补偿系统自动适应芯片厚度公差（±0.05mm），避免传统硬性接触导致的芯片损伤。
测试探针采用镀金钨铜合金，接触电阻<10mΩ，经过10万次插拔测试后性能衰减<3%。独特的散热通道设计使治具在连续测试时温度梯度<2℃，确保测试环境一致性。
三、智能测试系统：数据驱动的品质管控
集成智能测试系统可实时监控测试参数，自动识别异常数据并生成质量报告。系统支持多任务并行处理，单台设备可同时测试8个触摸芯片，测试效率提升40%。
测试数据通过工业物联网实时上传至MES系统，实现测试过程可追溯。系统内置的AI算法可预测设备维护周期，减少意外停机时间。
四、行业应用验证：客户价值的实证
某知名手机制造商采用该治具后，触摸芯片测试良率从92%提升至99.5%，年节省返修成本超300万元。在汽车电子领域，治具通过AEC-Q100认证，满足车载芯片的严苛测试要求。
五、定制化服务：满足多元需求
路登科技提供从标准机型到完全定制化的解决方案。针对特殊芯片尺寸，可提供非标治具设计服务，最快15天交付。完善的售后服务体系包括远程诊断、现场维护和备件快速供应。
结语
在触摸芯片测试领域，精度决定品质，效率影响成本。东莞路登电子科技通过材料创新、结构优化和智能升级，打造出重新定义行业标准的测试治具。选择路登，就是选择更可靠的测试数据、更高效的生产流程和更具竞争力的产品品质。
