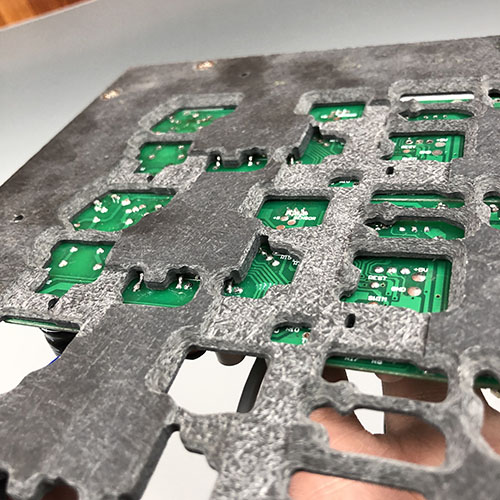

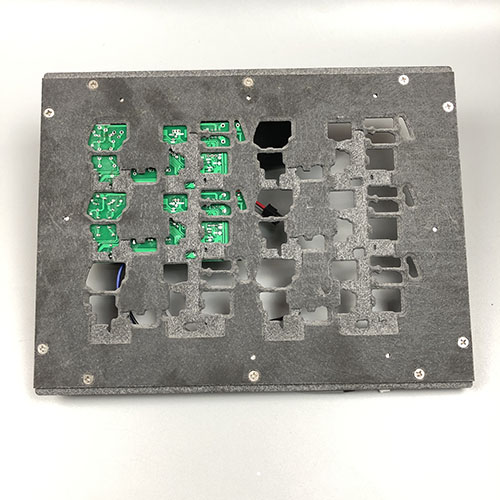

东莞路登电子科技：半导体器件测试合成石治具，开启精密制造新纪元
在半导体器件测试领域，精度与稳定性是决定产品品质的关键。东莞路登电子科技凭借其创新研发的合成石治具，正引领行业迈向更高标准。这款治具专为半导体器件测试设计，融合前沿材料科学与精密制造工艺，为电子制造企业提供卓越的解决方案。
核心优势：材料与设计的双重突破
纳米改性合成石基材：耐高温与零变形的完美结合
300℃高温稳定性：采用纳米改性合成石材料，在持续高温环境下保持物理性能稳定，避免传统材料的热变形问题，确保测试精度不受影响。
零热变形保障：热膨胀系数极低，即使长时间高温作业，治具平面度仍控制在±0.02mm内，显著提升测试一致性。
精密绝缘与抗干扰设计
10¹⁵Ω·cm体积电阻率：有效隔绝静电干扰，保护敏感半导体器件免受损伤，保障测试数据准确性。
抗化学腐蚀：耐受助焊剂、清洗剂等化学试剂，延长治具使用寿命，降低维护成本。
智能适配与高效生产
模块化快换结构：支持快速换型，适应多品种小批量生产需求，提升产线灵活性。
兼容性广泛：适用于回流焊、波峰焊等工艺，满足消费电子、汽车电子等多场景需求。
客户实证：显著效益与行业认可
精度提升：某知名半导体企业采用后，测试精度显著提高，产品良率大幅提升。
效率优化：换线时间缩短，生产效率提升，助力企业快速响应市场变化。
成本节约：治具寿命延长，减少更换频率，年度维护成本显著降低。
未来展望：持续创新与行业引领
东莞路登电子科技始终致力于技术创新，最新推出的智能监测版本集成IoT传感器，实时采集压力与温度数据，通过MES系统实现预防性维护，推动半导体测试向智能化、高效化迈进。
结语
选择东莞路登电子科技的半导体器件测试合成石治具，不仅是选择一款产品，更是选择与行业领导者同行，共同开启精密制造的新篇章。立即联系，体验创新带来的变革！
